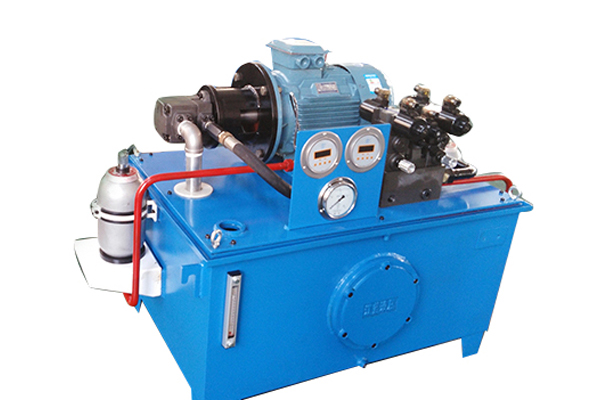

非标定制液压系统

2020-01-03 00:00:00

次

详细介绍：

液压站的工作原理如下:

电机带动油泵旋转，泵从油泵中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块(或阀组合)被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中，从而控制了液动机方向的变换、力量的大小及速度的快慢，推动各种液压机械做功。

二、液压站结构形式及主要技术参数:

液压站的结构形式，主要以泵装置的结构形式、安装位置及冷却方式来区分，按泵装置的机构形式安装位置可分三种:

1、上置立式:泵装置立式安装在油箱盖板上，主要用于定量泵系统;

2、上置卧式:泵装置卧式安装在油箱盖板上，主要用于变量泵系统，以便于调节;

3、旁置式:泵装置卧式安装在油箱旁单独的基础上，旁置式可装备备用泵，主要用于油箱容量大250升，电机功率7.5干瓦以上的系统。

按站的冷却方式可分为两种:

1、自然冷却:靠油箱本身与空气热交换冷却，- -般用于油箱容量小于250升的系统;

2、强迫冷却:采取冷却器进行强制冷却，-般用于油箱容量大于250升的系统。

注:液压站是否需要冷却或加热主要视工况和工作环境决定，具体请治谈公司技术部。

压站以油箱的有效贮油量度及电机功率为主要技术参数。

油箱容量共有18种规格，如下表:

本系列液压站根据用户要求及依据工况使用条件，可以做到:

1、按系统配置集成块，也可不带集成块;

2、可设置冷却器、加热器、蓄能器;

3、可设置电气控制装，也可不带电气控制装置。
